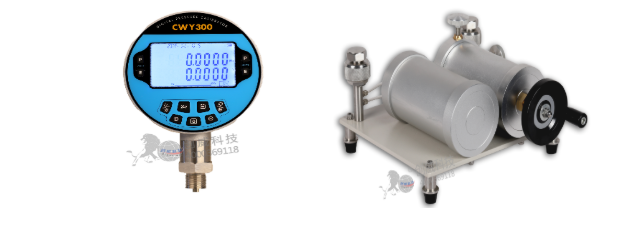

膜盒壓力表解決方案
1、膜盒壓力表結構原理及用途
以膜盒作為彈性敏感元件用來測量微小壓力的壓力表叫膜盒壓力表。膜盒敏感原件由兩塊焊接在一起的顯圓形波浪的膜片組成。
2、工作原理：
被測量介質的壓力從接頭進入膜盒內腔，膜盒自由端受壓而產生位移，通過連桿機構帶動機芯齒輪旋轉，再有指針指示出被測壓力值在表盤上指示出來。
3、膜盒壓力表工作原理如下圖：
膜盒壓力表主要有接頭、表殼、膜盒、連桿、機芯、指針、表盤等組成。

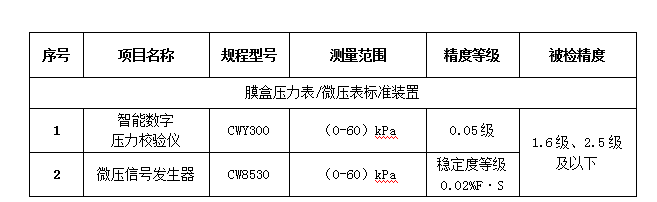

膜盒壓力表主要參數；
1）表盤直徑：￠60、￠75、￠100、￠150；
2）精度等級：1.6級；2.5級；
3）量程范圍：
4）膜盒彈性元件和接頭體材質有銅合金及不銹鋼316等。
5）膜盒壓力表結構形式：徑向直接安裝式；軸向直接安裝式；軸向帶前邊安裝式；軸向卡箍式等；
4、膜盒壓力表用途：
用于鍋爐通風和氣體管道等設備上微小壓力測量，膜盒壓力表可以就地安裝并現場指示。
