CRJ-01熱電偶、熱電阻自動檢定系統

產品介紹

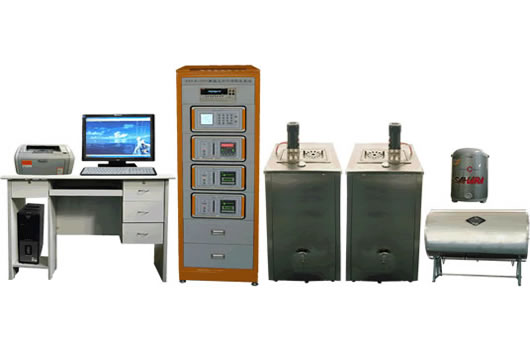

CRJ-01型熱電偶熱電阻自動檢定系統主要用于工作用熱電偶、工業熱電阻、玻璃液體溫度計、雙金屬溫度計、壓力式溫度計等溫度傳感器的自動檢定/校準。系統由計算機控制多通道低電勢掃描器、數字萬用表、熱電偶檢定爐、恒溫油（水）槽等設備，實現熱電偶、熱電阻檢定/校準的控溫、數據采集、數據處理、報表生成與打印、以及數據存儲的完全自動化。系統功能與技術指標完全符合JJF1098-2003《熱電偶、熱電阻自動測量系統校準規范 》要求。

檢定項目

自動檢定S、R、B、K、N、J、E、T、EA-2、短型S、短型R等分度號工作熱電偶。

自動檢定Pt10、Pt100、Cu50、Cu100、Pt-X、Cu-X熱電阻，包括兩線制、三線制和四線制熱電阻。

自動檢定玻璃液體溫度計、雙金屬溫度計、壓力式溫度計等，自動進行數據處理，生成記錄表格

系統技術指標

多通道掃描開關寄生電勢：≤0.2μＶ

通道間數據采集差值：    ≤1μＶ    2mΩ

測量重復性：            ≤1.5μＶ  6mΩ

熱電偶檢定爐恒溫性能：  恒溫≤0.5℃/6min     測量≤0.1℃/min

恒溫油、水槽恒溫性能：  恒溫≤0.04℃/10min       測量≤0.02℃/min

熱電偶參考端補償范圍：  0℃-50℃   分辨率0.1℃

系統軟硬件特點

1.檢定裝置軟、硬件操作自動化設計：系統除捆扎、裝爐(槽)、接線、參數設定外，其它工作（如查線、控溫、檢定、數據保存等）均由系統自動完成。

2.標準化、模塊化的設計：該裝置能兼容您已有設備如油（水）槽、檢定爐、數字多用表、計算機等，組成先進可靠、自動化程度高的自動化檢定系統，可同時檢定熱電偶和熱電阻及其它膨脹式溫度計。熱電阻檢定統一接線，自動進行線制（二、三、四）轉換。專用半導體零度恒溫器提供方便、穩定、可靠的冷端補償能力，使熱電偶檢定穩定性和檢定效率大大提高。

3.優化的熱電阻測量方法；多通道掃描器內含四線制換向開關，通過特有的正、反向測量切換功能，有效消除測量回路中的寄生電勢對測量結果的影響。

4.三線電阻轉換器與接線臺一體化設計：方便了系統接線，自動實現三線制熱電阻的兩次測量（包含兩根內引線及包含一根內引線）功能，保證測量電路完全符合檢定規程，將測量誤差降低到最低限度。

5.自動裝爐定位裝置：檢定爐專用臺架帶有標尺定位裝置，能保證準確的將標準熱電偶和被檢熱電偶裝入爐中心位置，減少裝爐不到位而引起的測量結果不確定度。

6.熱電偶檢定時參考端補償可采用冰點補償或室溫自動補償。參考端溫度補償傳感器采用A級Pt100鉑電阻，讀數穩定，測量精度高。

7.完善的軟硬件保護功能：檢定爐控溫系統接線采用帶保護的接線端子，并且統一移到控溫端，減少了操作端的不安全因素。

8.多重檢定爐超溫保護，恒溫設備控溫系統相對獨立，控溫儀表本身具有超溫保護功能。相對于軟件控溫方式，可防止因計算機死機或掃描器故障導致控溫系統失控，造成恒溫設備超溫損壞。升溫過程的溫度異常保護，當標準溫度或儀表溫度出現異?，F象，如加熱功率為設定最大功率而出現不升溫或溫度下降、標準溫度超出恒溫設備使用溫度范圍、標準溫度和儀表溫度出現較大偏差等，系統均給予提示并停止升溫過程。

9.自主開發，完全自主知識產權，為客戶提供全方位服務，軟件的升級服務有保障。

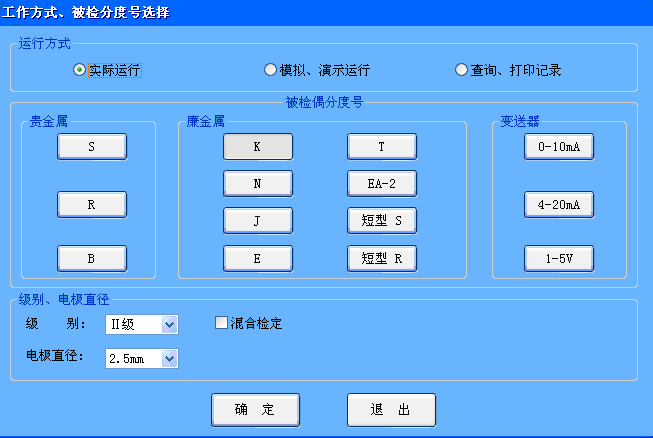

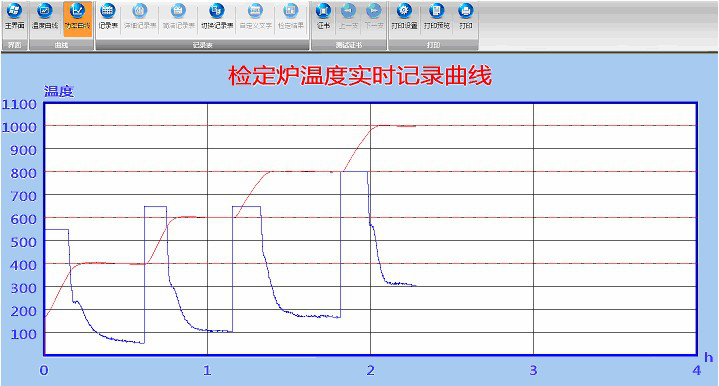

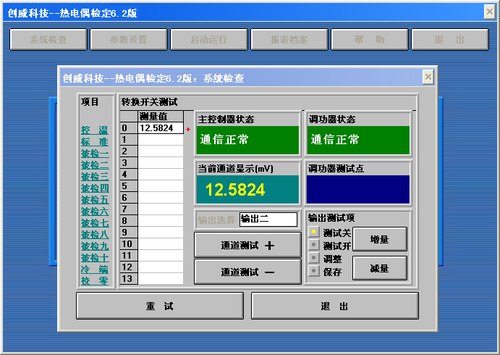

10.軟件系統計量管理一體化、多線程設計，具有超強容錯性和自診斷能力。系統運行于windows2000、XP、windows7等平臺、全中文界面、鼠標點擊操作，方便快捷。軟件實現溫度控制和監控，顯示檢定數據及控溫曲線，數據自動采集、保存，自動打印檢定記錄和證書；另外，系統提供被檢表信息、檢定數據查詢、熱電偶熱電阻分度查詢，溫場測試，總不確定度計算等功能。

11.系統軟件具有掉電保護功能，供電恢復后可接續檢定。

12.自動生成檢定數據記錄表、檢定證書或檢定結果通知書，所有表格、證書均在Excel中導出顯示，方便客戶操作。表格、證書格式可根據客戶要求自行設計。數據記錄存儲于數據庫中，可方便地進行數據記錄查詢、輸出檢定數據。

u 系統運行于windows2000、XP、windows7等操作系統，全中文界面、鼠標點擊操作，方便快捷。軟件實現溫度控制和監控，顯示檢定數據及控溫曲線，數據自動采集、保存，自動打印檢定記錄和證書。

u 檢定結束后自動切斷檢定爐的電源，數據處理后存盤，并有掉電保護功能。在檢定過程中若突然停電或因故人為退出程序，再次啟動檢定程序時將提示您選擇在原檢定的基礎上繼續檢定還是重新開始檢定，繼續檢定能節省檢定時間，提高工作效率。

本系統執行如下檢定規程

主要附屬產品型號、技術指標及圖片

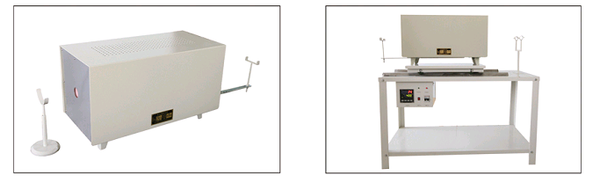

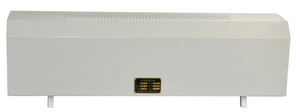

創威CRJ系列熱電偶檢定爐技術指標

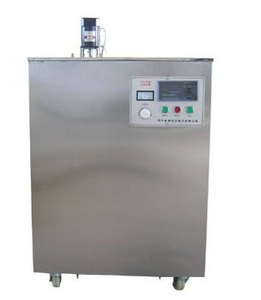

創威CRS恒溫槽系列技術指標

零度恒溫器型號、技術指標及圖片

產品名稱：零度恒溫器                          產品型號：CRBH-01
