概述
QYB102 工業型壓力變送器 壓力變送器、采用進口傳感器壓力敏感元件,用計算機激光調阻進行溫度補償,采用一體化接線盒設計。具有專用接線端子以及數字顯示，安裝、校驗、維修方便。本系列產品適應于石油、水利、化工、冶金、電力、輕工、科研、環保等各種企事業單位，實現對流體壓力的測量并適用于各種場合全天候環境及各種腐蝕性流體。
特點
u 量程覆蓋范圍寬；
u 防護等級高、精度高、穩定性好、高可靠性；
u 數字壓力顯示；LED/LCD可選
u 抗沖擊、耐振動、工業現場適用；
u 本質安全防爆。
技術指標及參數
量程范圍 | -0.1-100MPa | 精度 | ≤0.25%FS |
穩定性 | ≤0.2%/年 | 顯示精度 | ≤0.1%FS |
電源范圍 | 12-32VDC | 引線方式 | 接線端子 |
防護等級 | IP65 | 相對濕度 | 0-90% |
環境溫度 | -30-70℃ | 存儲溫度 | -40-85℃ |
外形及連接

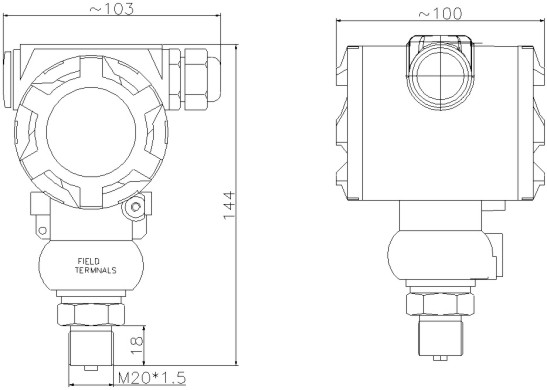

◎尺寸圖
◎連接
信號端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。電源是通過信號線接到變送器的，不需要另外的接線。
信號線可采用雙絞線。在電磁干擾較嚴重的場合，建議使用屏蔽導線，并妥善接地。信號線不要與其它電源線一起穿金屬管或放在同一線槽中，也不要在強電設備附近通過。變送器電氣殼體上的穿線孔，應當密封或者塞?。ㄓ妹芊饽z）以避免電氣殼內潮氣積聚。如果穿線孔不密封，則安裝變送器時，應使穿線孔朝下，以便排除液體。信號線也可以浮空或在信號回路中任何一點接地，變送器外殼也可以接地或不接地。因為變送器通過電容耦合接地，所以檢查絕緣電阻時，不能用高于100V的兆歐表，電路檢查應采用不大于45V的電壓。
