產品概述

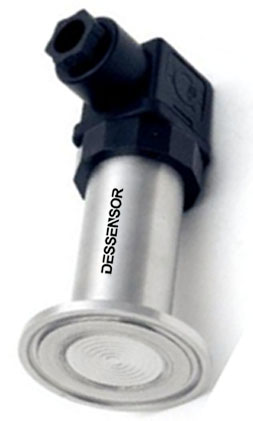

CWY3413 衛生型壓力變送器采用大膜片擴散硅壓力傳感器作為敏感元件，選用集成化高性能變送器專用電路，全不銹鋼結構，零點和滿量程輸出可調，具有極高的抗干擾性，整體性能穩定可靠。
產品特點
? 卡箍式安裝，方便快速清洗
? 具有短路保護和反極性保護
? 耐腐蝕、耐120℃高溫蒸汽，10X過載
? 符合EMC 標準：EN61000-6-2:2005 和EN61000-6-4:2007+A1:2011
應用領域
? 食品、飲料、釀酒、
? 制藥、醫療
? 設備配套

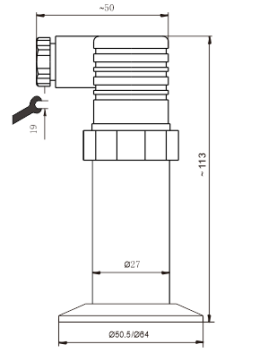

外形結構
技術參數
壓力參數 | |||
量程 | -0.01MPa┅0MPa~0.01MPa┅3.5MPa | ||
過載 | 2 倍滿量程壓力 | ||
壓力類型 | 表壓、絕壓、密封表壓 | ||
電氣參數 | |||
輸出類型 | 電流型 | 電壓型 | |
供電電源 | 11~30V DC | 12~30V DC | |
輸出信號 | 4mA～20mA DC（兩線制） | 0/1V~5/10V DC (三線制) | |
負載電阻（Ω） | ≤（U-11）/0.02 | ≥10k | |
絕緣電阻 | 500MΩ@500V DC | ||
結構參數 | |||
殼體 | 不銹鋼304 | ||
傳感器 | 316L 不銹鋼 | ||
密封圈 | 氟橡膠 | ||
防護等級 | IP65（插件型） | ||
環境條件 | |||
介質適用性 | 對 316L 不銹鋼及氟橡膠無腐蝕的各種流體 | ||
補償溫度 | 25℃～+100℃ | ||
環境溫度 | -30℃～+70℃ | ||
介質溫度 | -40℃～+125℃ | ||
貯存溫度 | -30℃～80℃ | ||
性能指標 | |||
準確度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零點溫度系數 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
滿度溫度系數 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
長期穩定性 | ±0.2%FS/年(最大) | ||
電氣連接
插件型產品插腳定義：
插腳 | 兩線制 | 三線制 |
1 | 電源正：+V | 電源正：+V |
2 | 信號：+OUT | 公共端:GND |
3 | 空 | 信號：+OUT |
選型指南
CWY3413 | 衛生型壓力變送器 | |||||||
量程 | 測量范圍：-0.1MPa┅0MPa~0.01MPa┅3.5MPa | |||||||
［0～X］KPa 或 MPa | X: 實際測量量程 | |||||||
代號 | 輸出信號 | |||||||
E | 4mA～20mA DC | |||||||
V1 | 1V～5V DC | |||||||
V2 | 0V～5V DC | |||||||
V3 | 0V～10V DC | |||||||
結構材料 | ||||||||
代號 | 隔離膜片 | 壓力接口 | 殼體 | |||||
M1 | 不銹鋼 316L | 不銹鋼 | 不銹鋼 | |||||
M2 | 不銹鋼 316L | 不銹鋼 316L | 不銹鋼 316L | |||||
代號 | 附加功能 | |||||||
B1 | 赫斯曼插件輸出 | |||||||
K1 | 2寸卡箍（φ50.5mm） | |||||||
K2 | 2.5寸卡箍（φ64mm） | |||||||
CWY3413-[0~100]kPa-E-M1-B1K1 完整的規格型號 | ||||||||
