產品概述

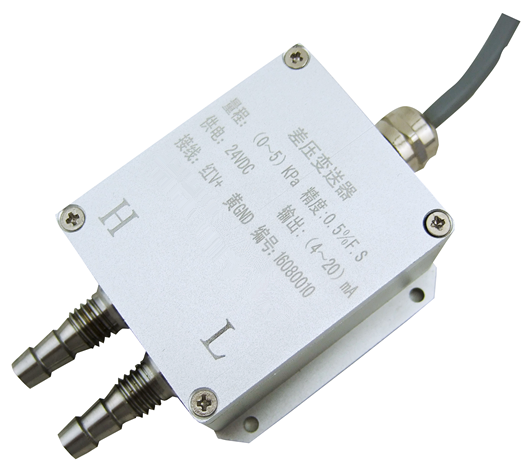

CWY3422 微差壓變送器采用進口微差壓傳感器為壓力敏感元件，選用高性能MCU對傳感器非線性和溫度漂移進行修正和補償，高強度鋁合金殼體封裝，實現壓力信號精準測量。
產品特點
?全鋁合金殼體密封設計，體積小外觀精美
? 性能穩定、抗干擾性能好
? 輸出電流、電壓信號可選
? 寶塔頭Φ6、Φ8壓力連接可選
應用領域
? 空調、風壓機
? 風洞試驗
? 水平監測
? 工業控制

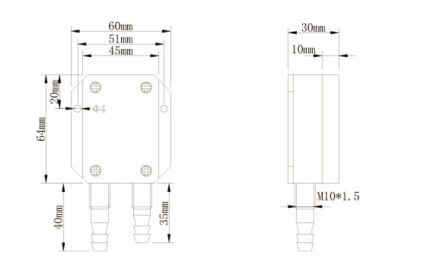

外形結構
技術參數
壓力參數 | ||
量程 | 0~100Pa...10kPa | |
過載 | 2倍滿量程壓力 | |
電氣參數 | ||
輸出類型 | 電流型 | 電壓型 |
供電電源 | 11~28V DC | 12~28V DC |
輸出信號 | 4mA～20mA DC（兩線制） | 0/1V~5/10V DC (三線制) |
負載電阻（Ω） | ≤（U-11）/0.02 | ≥10k |
絕緣電阻 | 100MΩ@50V DC | |
結構參數 | ||
殼體 | 鋁合金 | |
壓力接口 | 不銹鋼304 | |
防護等級 | IP65（插件型） | |
環境條件 | ||
介質適用性 | 干燥氣體 | |
補償溫度 | 0℃～+60℃ | |
工作溫度 | -30℃～+80℃ | |
貯存溫度 | -30℃～+80℃ | |
性能指標 | ||
準確度 | ±1％FS | |
零點溫度系數 | 0.03%FS/℃ | |
滿度溫度系數 | 0.02%FS/℃ | |
長期穩定性 | ±0.3%FS/年 | |
電氣連接
電纜型產品線色定義：
電纜顏色 | 兩線制 | 三線制 |
黑色 | 電源正：+V | 電源正：+V |
紅色 | 信號：+OUT | 信號：+OUT |
白色 | 空 | 公共端:GND |
選型指南
CWY3422 | 微差壓變送器 | |||||
量程 | 測量范圍：0kPa~10kPa | |||||
［0～X］KPa | X: 實際測量量程 | |||||
代號 | 輸出信號 | |||||
E | 4mA～20mA DC | |||||
V1 | 1V～5V DC | |||||
V2 | 0V～5V DC | |||||
V3 | 0V～10V DC | |||||
代號 | 附加功能 | |||||
B2 | 電纜線連接輸出 | |||||
Φ6 | Φ6寶塔頭 | |||||
Φ8 | Φ8寶塔頭 | |||||
CWY3422-[0~3]kPa-E-B2Φ6 完整的規格型號 | ||||||
