一、產品特點

l 壓力范圍從+/-25Pa  到+/-500KPa 。

l 溫度輸出范圍從-40到85攝氏度。

l 濕度輸出范圍0-100%RH。

l 壓力范圍可以重新設置，有10%，20%，40%，60%，80% 五種配置。

l ABS阻燃等級V0材料，IP65防水等級。

l 75度旋轉安裝背板固定設備到安裝墻上。

l 零點自動校準 （可選）。

l 兩年質保（可選）。

l 通過EMC測試，符合標準EN61326。

l 獨立測試數據，數據可追溯，提供第三方測試認證（可選）。

l 顯示屏：42*75mm TFT LCD

l 字高：壓力，10mm, 單位3mm, 溫度和濕度，3mm。

l 壓力接口：寶塔接口直徑6.2mm, 可以連接內徑4mm，外徑6mm的壓力管。

l 電纜出線口：電纜允許最大外徑6mm。

l 重量：350克。

二、供電/ 輸出

l 電源供電：24VDC或24VAC。

l 三線或四線模擬輸出0-5V,0-10V,4-20mA。

l 四線RS485 Modbus輸出。可根據需要，輸出壓力、溫度和濕度值。

l Wi-Fi 無線輸出，可連接本地路由器設置經由計算機實時輸出。

l 繼電器開關量輸出。

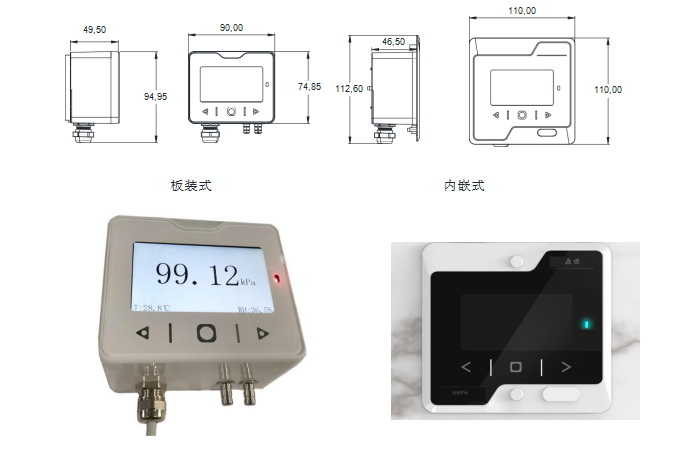

    三、產品外部特征

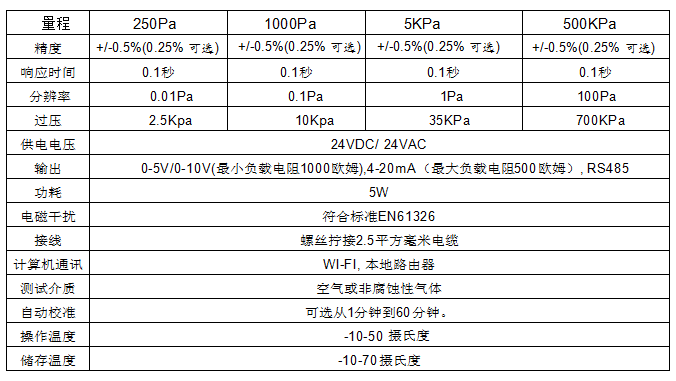

四、技術參數

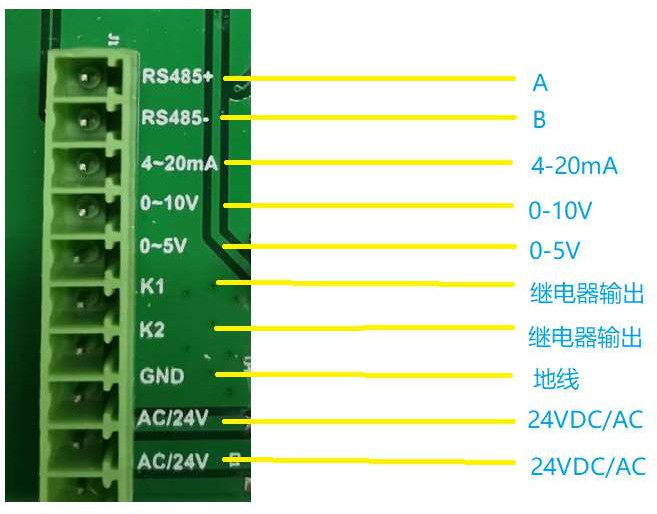

五、接線定義

接線說明

1： 24V直流供電，接24VDC/AC的任何一個為供電正，地線接GND

2: 24V交流供電，接兩根24VDC/AC，無正負區分

3： 0-5V輸出，接GND和0-5V輸出端

4： 0-10V輸出，接GND和0-10V輸出端

5： 4-20mA輸出，接4-20mA,串聯電流表測量

6： RS485輸出， RS485+接A, RS485-接B

7：繼電器輸出，接K1和K2輸出端。

RS485 MODBUS說明

采用標準的Modbus-RTU通信，波特率9600，數據為8，校驗位0，停止位1

00 壓力輸出,有符號短整型，默認一位小數點，單位Kpa

01 溫度輸出,有符號短整型，默認一位小數點，單位攝氏度。

02 濕度輸出,有符號短整型，默認一位小數點，單位%RH。

03 通信地址

4 支持指令 03 06 16

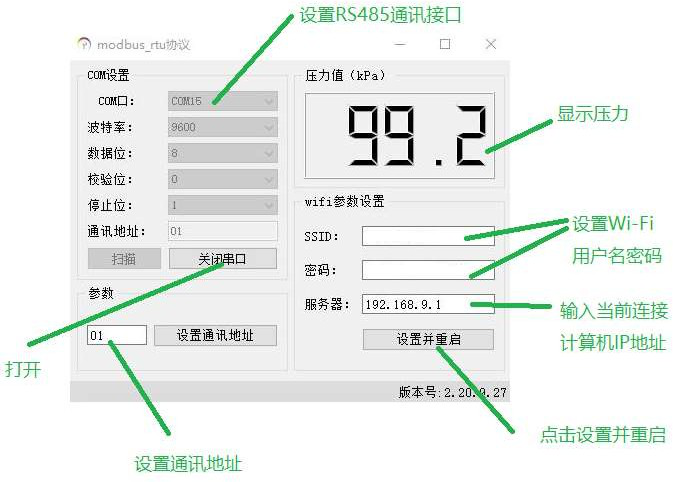

六、RS485 WI-FI 設置步驟

1： 先選擇和RS485通訊的計算機的COM口

2： 按照波特率9600，數據為8，校驗位0，停止位1設置

3： 點擊打開串口（如果是打開狀態，顯示關閉串口）

4: 輸入通訊地址

設置成功后在右上方的壓力顯示框內可以輸出壓力值，單位Kpa

Wi-Fi設置

在當前無線路由器的工作區域內，輸入Wi-Fi的用戶名和密碼，并且輸入需要顯示的計算機的IP地址，可以通過CMD命令I(lǐng)pconfig/all找到。

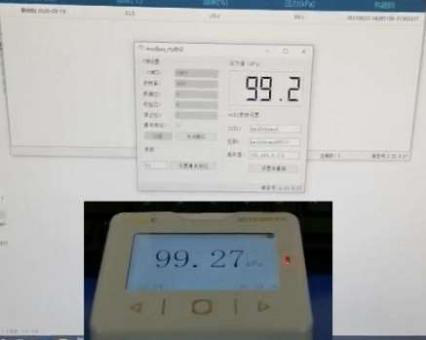

打開上位機程序，就可以顯示對用的壓力，溫度和濕度，理論上一臺顯示設備可以對應10臺以上的設備顯示。  下圖為設備，RS485和WI-FI同時顯示的應用實例。

七、自動校準

   本設備傳感器經過-10到60度溫度校準，并且設備本身可以執行自動零點校準，校準的周期可以設定，從1分 鐘到60分鐘間隔，執行校準時，顯示屏會顯示“零點校準”。

   優點是去除了零點漂移，獲得高的輸出精度。

   校準周期： 可設定從1分鐘到60分鐘

   首次使用，可以直接校準一次。

八、量程遷移

本設備可以根據使用的實際需要進行量程遷移，  可根據選項進行10%，20%，40%，60%，80% 滿量程的遷移。比如初始量程為+/-1000Pa,現在選滿量程的10%進行遷移，選擇確定后的輸出會變?yōu)?/-100Pa,對應的0-5V/0- 10V/4-20mA也會同步遷移

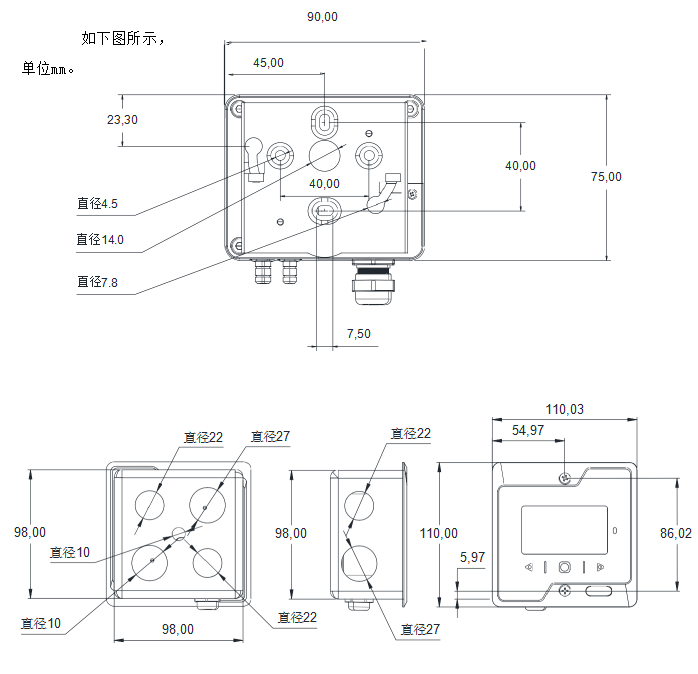

九、安裝說明

本設備需要使用6mm自攻螺絲將固定板安裝于墻上，然后將本設備對準裝配孔順時針旋轉裝入。
