工作條件

環境溫度：（20±1）℃

相對濕度：相對濕度80%以下的恒溫室

頻率：50HZ

電源電壓：AC 200V

技術規格

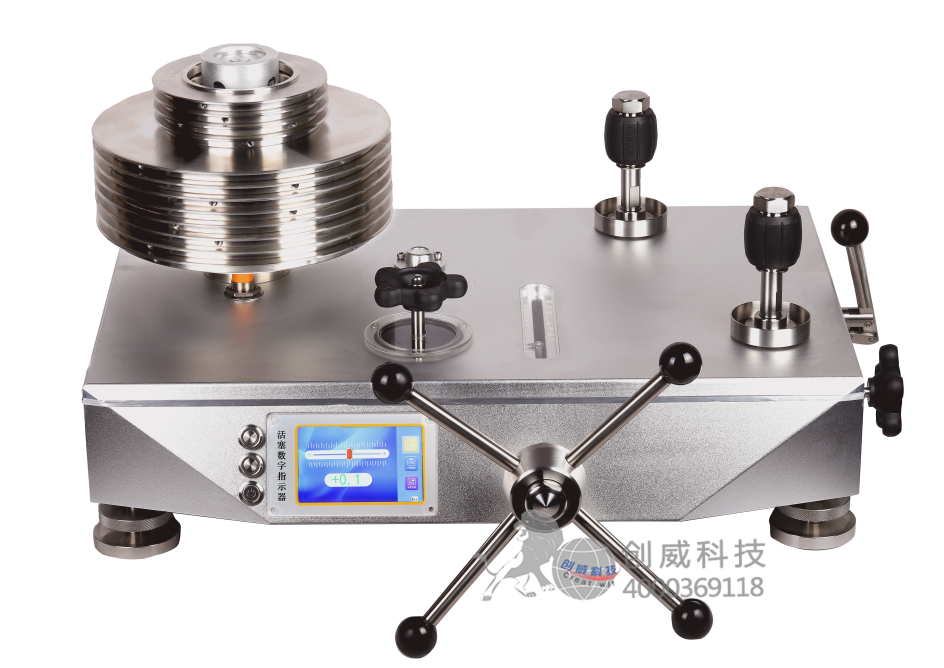

◆ 型號：CW-6T、CW-60T、CW-600T、CW-1000T、CW-1600T、CW-2500T

◆ 量程：（0.04~0.6）MPa,（0.1~6）MPa,（1~60）MPa,（2~100）MPa,（2~160）MPa,（5~250）MPa

◆ 準確度等級：0.005級、0.01級、0.02級、0.05級

◆ 工作介質：癸二酸酯、變壓器油或變壓器油與煤油的混合油

◆ 活塞材料：活塞桿：碳化鎢；活塞筒：碳化鎢

◆ 砝碼配置：根據用戶需要，可加工配置千克組或MPa組并進行壓力形變系數.

◆ 砝碼修正：按照使用地進行重力加速度修正

◆ 砝碼材料：無磁不銹鋼（0.005級；0.01級；0.02級）；碳鋼（0.05級）

◆ 壓力輸出：M20×1.5標準快速接頭  電源：220V±10%

◆ 其它配置：壓力傳感器、溫度傳感器、位置傳感器、轉速傳感器.

功  能

1) 一體式雙排液晶數字光標顯示活塞的工作位置：靈敏、醒目、準確

2) 設有預壓泵，可快速向大容腔表，多塊表或遠距校表管路系統充油.

3) 兩個被檢表接頭處設計有兩個截止閥，截止閥能及時關閉被檢系統之間的壓力。

   （由于活塞式壓力計在加減砝碼時，必須減壓將活塞降下來，而被檢精密壓力表、壓力變送器、傳感器等和系統之間若不能被截止，表中的壓力會隨著活塞升降而升降，則考核不出被檢表的回程誤差，特意設計的壓力轉換閥，在關閉時，可不用砝碼單獨工作，即活塞壓力計可作為壓力泵或壓力源獨立使用）

4) 100MPa以上的壓力計內驅動活塞和砝碼轉動的電機系統為標配。

    100MPa以下的壓力計如需內置驅動活塞和砝碼轉動的電機系統為選配，訂貨時請注明

5)  采用掛籃式砝碼加載結構直接加載砝碼，降低砝碼重心，避免附加垂直力，使活塞轉動更平穩和安全。

用  途

用于量傳活塞式壓力計、檢定校準數字壓力計及其它壓力儀表。

供方提供的技術文件

（1） 主設備使用說明書；

（2） 產品合格證；

（3） 出廠檢驗報告；
