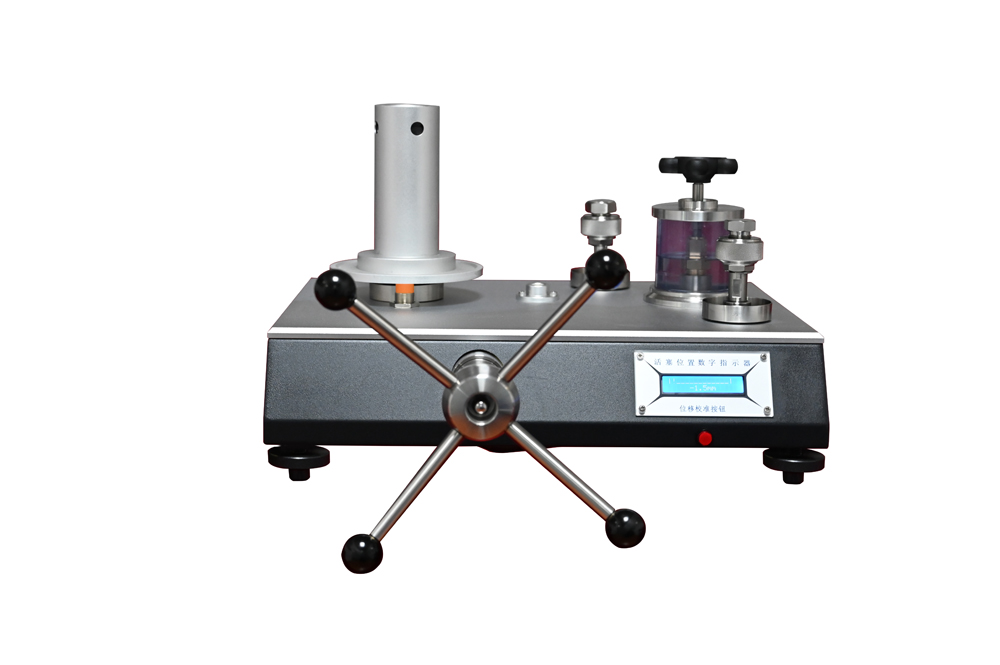

一、產品介紹:
該產品獲得國家專利，專利號：ZL2009 2 0031895.X，我公司新規程活塞式壓力計系列產品，分別通過了中國計量科學研究院、中國測試技術研究院、西北國家計量院、機械部壓力檢測中心等國家權威機構測試，均取得產品《檢定證書》，技術指標完全優于國家規程要求。
二、性能特點：
（1）增加液晶顯示功能，便于用戶更直觀的觀察活塞的工作位置。
（2）臺面的升級，防止磕碰。
（3）接表口的布局，更有利于用戶的操作。
（4）活塞和活塞筒經精工研磨，其圓度誤差和間隙極小，因而極大的提高活塞轉動延續時間，也就相應減小活塞下降速度，提高活塞鑒別力。
（5）兩個被檢表接頭處設計有兩個截止閥，截止閥能及時關閉被檢系統之間的壓力。
（6）砝碼已經進行壓力形變系數和當地重力加速度的修正。
（7）測量范圍：名義標稱測量范圍與實際測量范圍一致。
（8）活塞系統可以方便拿出送檢（不用攜帶沉重的主機臺）
（9）可作為傳遞用檢定活塞式壓力計；也可高精度測試用。
（10）同時檢定兩只被檢表，采用快速壓力接頭，絕無漏油現象。
（11）活塞在起始量程測量延續時間，各項指標完全符合JJG59-2007 《活塞式壓力計》、JJG99-2006 《砝碼》、國家計量檢定規程。
三、主要技術指標:
1.型 號： CV-6T CV-60T CV-600T
2.標稱范圍： 0.04~0.6 MPa ； 0.1~6 MPa ；1~60 MPa
3.測量范圍： 0.04~0.6 MPa ；0.1~6 MPa ；1~60 MPa
4.準 確 度：0.02級（±0.02%） ；0.05級（±0.05% ）
5.活塞材料： 活塞桿：碳化鎢 活塞筒：碳化鎢
6.砝碼材料：不銹鋼 （0.02級）；碳鋼（0.05級）
7.工作介質：變壓器油或變壓器油與煤油的混合油
四、配套產品主要性能參數:
型 號 | 0.6MPa | 6MPa | 25MPa | 60MPa | |
測量范圍(MPa) | 0.04～0.6 | 0.1～6 | 0.5～25 | 1～60 | |
標稱上限(MPa) | 0.6 | 6 | 25 | 60 | |
標稱下限(MPa) | 0.04 | 0.1 | 0.5 | 1 | |
測量上限(MPa) | 0.6 | 6 | 25 | 60 | |
測量下限(MPa) | 0.04 | 0.1 | 0.5 | 1 | |
活塞公稱面積(cm2) | 1 | 0.5 | 0.1 | 0.05 | |
底 盤 及活塞 | 公稱質量(Kg) | 0.4 | 0.5 | 0.5 | 0.5 |
產生的壓力(MPa) | 0.04 | 0.1 | 0.5 | 1 | |
專用 砝碼 | 公稱質量(Kg) | 0.1;0.5 | 0.5;2.5 | 0.5；2.5 | 0.5;2.5 |
產生的壓力(MPa) | 0.01;0.05 | 0.1;0.5 | 0.5；2.5 | 1;5 | |
數量(塊) | 6;10 | 4;11 | 4；9 | 4;11 | |
接口螺紋規格 | M20×1.5 | M20×1.5 | M20×1.5 | M20×1.5 | |
重 量(Kg) | 35 | 60 | 55 | 60 | |
工作介質 | 25#變壓器油與航空煤油的混合油(比例4.39:1),其20℃時運動粘度9～12 mm2/s，酸值不大于0.05mgKOH/g。 | 癸二酸二（2-乙基己基）酯，其20℃時運動粘度20～25mm2/s，酸值不大于0.05mgKOH/g。 | |||
2.3 測量功能：
用于量傳活塞式壓力計、檢定校準數字壓力計及其它壓力儀表。
3、供方提供的技術文件：
（1） 主設備使用說明書；
（2） 產品合格證和出廠檢驗報告。
