一、 全自動活塞壓力計技術要求

        PR120/250系列活塞壓力計 符合國家最新檢定規程JJG59－2007要求研制、生產。

二、活塞壓力計具體技術方案

1、工作條件

2、技術規格

  2.1 技術指標

    ◆ 型號：PR-ZD06、PR-ZD25、PR-ZD60、PR-ZD120（100）PR-ZD160、PR-ZD250、PR-ZD320

  ◆ 量程：（0.1~6）MPa，（0.5~25）MPa，（1~60）MPa、（1.5~120）MPa、（1.5~160）MPa、（5~250）MPa、（5~320）MPa、（5~500）MPa

   ◆ 準確度等級：0.005級、0.01級、0.02級、0.05級

   ◆ 工作介質：癸二酸酯

   ◆ 活塞材料：碳化鎢

  自動加碼系統全自動完成砝碼的加減砝碼，其中砝碼分布及其特點如下

  1. 當壓力p≤60MPa時采用筒狀砝碼加壓方式：

  2. 當壓力p＞60MPa時采用筒狀砝碼和盤裝砝碼組合加碼方式：

64MPa砝碼3組（160MPa和320MPa為4組，為了方便活塞系統的送檢64MPa砝碼為兩塊組合的方式制作）。

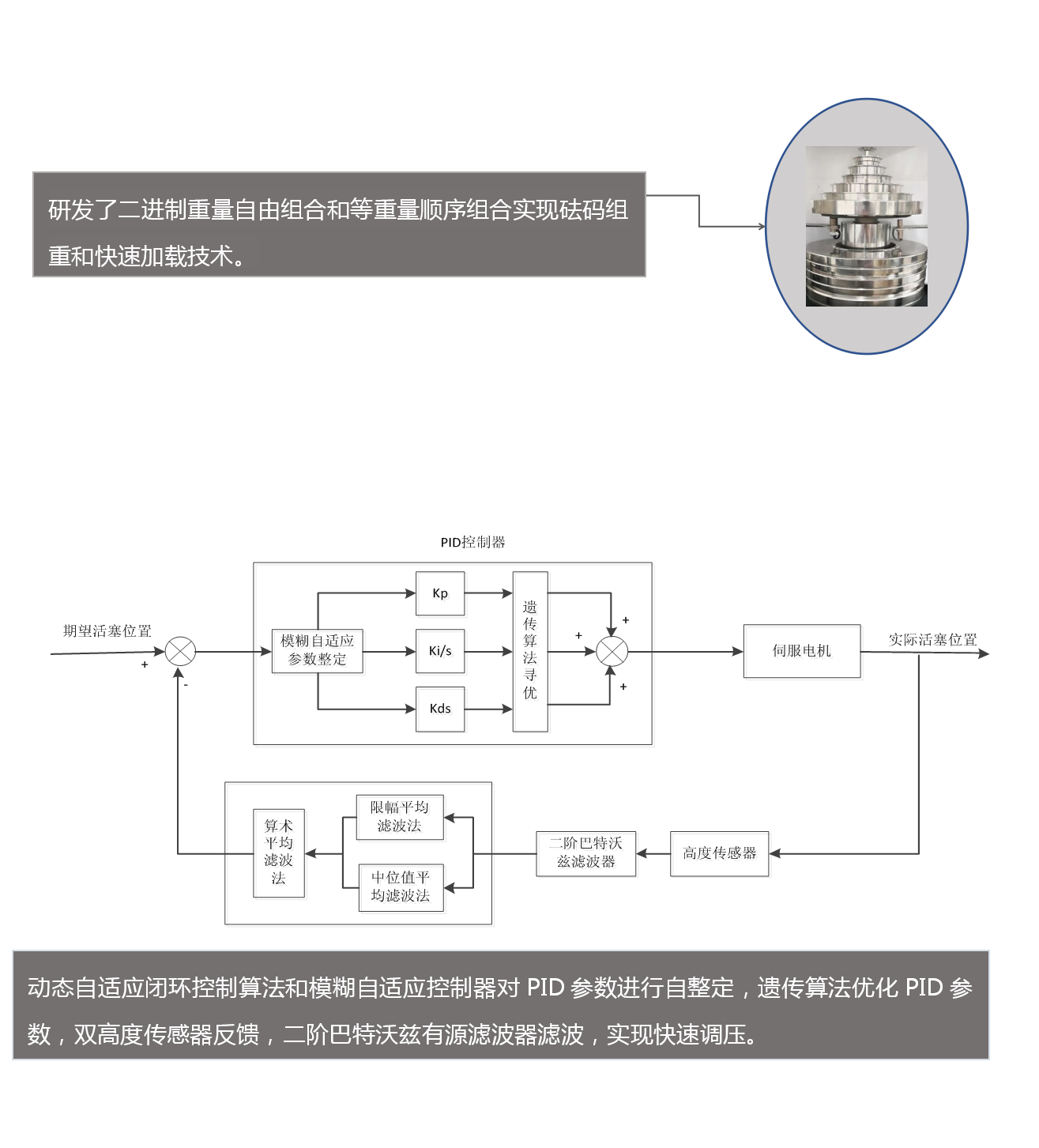

先進的二進制加碼方式在保證可以加載1.5~320MPa內任意整數壓力點的前提下大大減少了砝碼數量，有效控制砝碼數量更有利于砝碼活塞系統送檢，大大縮短了加碼時間和加碼頻率，有效減少砝碼的磨損，提高其精度保持性，檢測數據更穩定、可靠和精準。

 ◆ 鏡面級砝碼耐摩擦、抗塵灰污染、易清潔，可長期保持重量精準恒定。具有砝碼轉動監控系統，實時報告砝碼運轉狀態。

 ◆ 砝碼材料：無磁不銹鋼

 ◆ 伺服系統控制壓力源自動加壓：特別適合于自動檢測精密及普通壓力表等。

 ◆ 自動加碼系統獨創活塞缸上下同時限位功能：使得被檢精密壓力表、壓力變送器、傳感器等的檢定的回程的壓力變化是連續下降，能嚴格考核出被檢表的回程誤差。

 ◆ 活塞防斷桿（國內首創）結構：該結構解決了用戶在操作過程中方法不當導致活塞桿斷裂的問題，例如：砝碼磕碰，掉落等讓用戶更放心的使用。

 ◆ 壓力輸出：M20×1.5標準快速接頭

 ◆ 自動加壓系統具有油位檢測功能，防止因為缺少壓力油而使得檢測失誤；油杯具有快速排油功能，可定期更換被污染的壓力油。

 ◆ 檢測接表口具有排污功能，可定期排除因檢測壓力表帶入的污物。
